Vilebrequin et piston forment le cœur mécanique de nombreux véhicules modernes. Dans un moteur à combustion, le rôle du vilebrequin est de transformer le mouvement alternatif des pistons en rotation utile, puis d’alimenter le volant moteur et, via l’embrayage, la boîte de vitesses. Pour le lecteur curieux, imaginez un pédalier de vélo où chaque poussée linéaire devient une force qui tourne la manivelle : le vilebrequin agit de la même manière, mais avec des forces thermiques issues de la combustion et des bielles qui l’entraînent.
Dans cet article, Lucas, mécanicien au garage D.R., sert de fil conducteur pour illustrer les choix d’usinage, d’équilibrage et d’entretien qui prolongent la vie du vilebrequin. On abordera aussi les symptômes d’un problème, la réparation ou le remplacement et les innovations techniques pour ceux qui cherchent performance ou fiabilité.
Le rôle essentiel du piston et du vilebrequin dans le fonctionnement d’un moteur à combustion interne
Comprendre la transformation du mouvement : du piston au vilebrequin
Le piston monte et descend dans un cylindre sous l’effet de la combustion. La bielle relie ce mouvement linéaire au maneton du vilebrequin, qui convertit l’aller-retour des pistons en mouvement circulaire. Pensez à un enfant sur une balançoire reliée à une roue : la poussée linéaire finit par faire tourner la roue.
Piston : reçoit la pression de la combustion.
Bielle : transmet la charge au maneton.
Vilebrequin : génère la rotation et fournit le couple au véhicule.
Élément | Rôle | Impact sur le moteur |
|---|---|---|
Piston | Foyer de la pression | Puissance et consommation |
Maneton | Point d’appui pour la bielle | Contraintes locales |
Vilebrequin | Conversion du mouvement | Durée de vie et puissance |
Insight final : sans un vilebrequin bien dimensionné, la puissance utile est perdue et l’usure s’accélère.
Forces mécaniques et couple moteur : vulgarisation avec exemples concrets
Les forces engendrées par la combustion poussent le piston. Cette poussée génère un couple autour du maneton qui, transmis au vilebrequin, devient couple moteur. Une analogie : pousser une porte près de ses gonds nécessite plus d’effort qu’au bord — le bras de levier change le couple.
Exemple pratique : une voiture en côte sollicite davantage le vilebrequin et le volant moteur.
Astuce entretien : contrôler la lubrification pour limiter l’usure des paliers.
Conclusion : maîtriser les forces et le couple optimise la réaction du vilebrequin et le confort de conduite.
Vilebrequin et piston : composants, analogies et critères techniques pour la fiabilité moteur

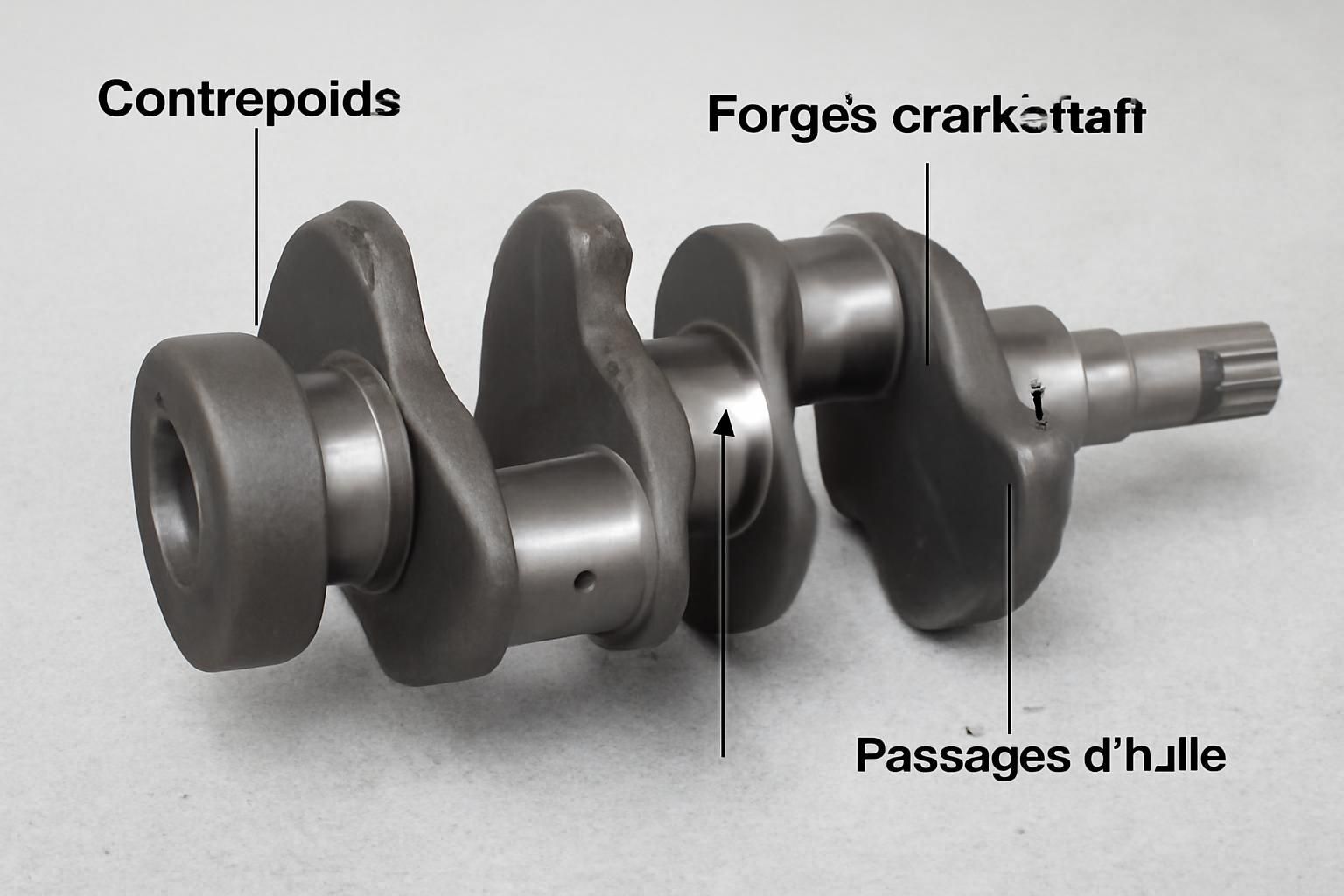

Zoom sur les constituants du vilebrequin (tourillon, maneton, contrepoids, passages d’huile…) ⚙
Le vilebrequin comprend des tourillons qui portent les paliers, des manetons pour chaque bielle et des contrepoids pour compenser les forces alternatives. Les passages d’huile assurent la lubrification des paliers. Chaque composant est dimensionné selon le nombre de cylindres et l’architecture (en ligne, en V, à plat).
Tourillon : supporte la charge et le roulement.
Maneton : reçoit la bielle et les sollicitations cycliques.
Contrepoids : réduisent les vibrations et améliorent l’équilibrage.
Constituant | Fonction | Critère de conception |
|---|---|---|
Tourillon | Support de palier | Finition et tolérances |
Maneton | Articulation bielle | Résistance à la fatigue |
Contrepoids | Compensation | Masse et positionnement |
Phrase-clé : un vilebrequin bien conçu minimise les vibrations et prolonge la durée de vie des pistons.
Choix des matériaux et procédés d’usinage : impact sur la performance et la durée de vie
Les vilebrequin sont souvent forgés ou moulés puis rectifiés. L’acier forgé procure une meilleure résistance à la fatigue, tandis que le traitement thermique et les traitements de surface améliorent la tenue aux contraintes.
Fabrication : forgeage, moulage, rectification.
Traitements : nitruration, trempe, polissage des paliers.
Conclusion : choisir un vilebrequin forgé pour la compétition réduit les risques de casse mais augmente le coût.
Cycle moteur : fonctionnement détaillé du couple piston-bielle-vilebrequin et transmission d’énergie
Décomposer le fonctionnement du cycle 4 temps pour mieux comprendre le transfert d’énergie ⏳
Le cycle 4 temps alterne admission, compression, explosion (ou combustion) et échappement. À chaque cycle, le piston effectue un aller-retour qui, via la bielle, entraîne le maneton du vilebrequin. Le volant moteur stocke l’énergie pour lisser la rotation entre explosions.
PMH (point mort haut) et PMB (point mort bas) : repères de position du piston.
Distribution et arbre à cames : synchronisent l’ouverture des soupapes.
Phase | Mouvement du piston | Effet sur le vilebrequin |
|---|---|---|
Admission | Descente | Préparation |
Compression | Montée | Accumulation d’énergie |
Combustion | Descente rapide | Impulsion sur le vilebrequin |
Échappement | Montée | Expulsion des gaz |
Insight : la qualité de la lubrification et le bon équilibrage du vilebrequin conditionnent la longévité du système.
Lien mécanique : du mouvement alternatif des pistons à la rotation continue du vilebrequin
Le passage du mouvement linéaire au mouvement rotatif repose sur la géométrie du maneton et la longueur de la bielle. Des bielles plus longues réduisent l’angle entre bielle et pistons, modifiant les forces latérales sur la paroi du cylindre.
Effet pratique : choix de bielles influence la consommation et l’usure des cylindres.
Cas garage : Lucas observe que des pistons usés augmentent les vibrations au niveau du vilebrequin.
Phrase-clé : l’harmonie entre piston, bielle et vilebrequin garantit une rotation stable et une meilleure puissance.
Équilibrage du vilebrequin et gestion des vibrations : confort, fiabilité et santé mécanique
Forces rotatives et alternatives : rôle des contrepoids et arbres d’équilibrage ⚡
Les contrepoids compensent les forces inertielles créées par les pistons et les bielles. Certains moteurs utilisent un arbre d’équilibrage pour annuler des déséquilibres résiduels. L’absence d’un bon équilibrage provoque des vibrations perceptibles et accélère l’usure.
Architecture : en V, en ligne ou boxer modifie la nécessité de contrepoids.
Conséquence : vibrations = fatigue des paliers et fissures possibles du vilebrequin.
Insight : un moteur bien équilibré réduit les coûts d’entretien et améliore le confort de la voiture.
Conséquences des déséquilibres : confort de conduite et préservation du moteur
Vibrations excessives entraînent jeu dans les paliers et fuites d’huile, bruit et parfois casse. Les symptômes incluent bruits métalliques, perte de performance et difficulté de démarrage.
Signes à surveiller : vibrations au ralenti, odeur d’huile, fuites au joint.
Action recommandée : diagnostic et éventuellement réparation ou remplacement du vilebrequin.
Phrase-clé : intervenir tôt sur un déséquilibre préserve tout le moteur.
Entretien, entretien, innovations et conseils pratiques autour du piston-vilebrequin
Reconnaître les symptômes de dysfonctionnement du vilebrequin et agir en prévention
Lucas rappelle que bruits sourds, vibrations et pertes de puissance peuvent signaler un problème au vilebrequin ou aux pistons. Une fuite d’huile près des joints, un claquement à l’accélération ou une consommation anormale sont des signaux d’alarme.
Contrôles simples : niveau d’huile, état du filtre, diagnostic moteur.
Risque si non traité : casse du vilebrequin et dommages collatéraux (bielle, bloc).
Conclusion : un contrôle régulier évite un remplacement coûteux.
Réparation, remplacement et innovations : technologies modernes et évolutions sans vilebrequin
La réparation d’un vilebrequin inclut rectification, équilibrage et changement des paliers et joints. La fabrication moderne (forgeage, rectification) a réduit les défauts, mais la dépose moteur reste souvent nécessaire pour un remplacement.
Procédés : fabrication par forgeage, traitements thermiques et rectification.
Alternatives : moteurs rotatifs (Wankel) n’ont pas de vilebrequin.
Action | Difficulté | Quand faire |
|---|---|---|
Contrôle huile/paliers | Faible | Entretien courant |
Rectification | Moyen | Paliers marqués |
Remplacement | Élevé | Casse ou fissure |
Insight final : surveillez les symptômes et privilégiez la qualité à la vitesse lors d’un remplacement de vilebrequin.
Pour approfondir : consultez des fiches techniques et des guides pratiques comme ceux sur Autoparts24, Savree et ConseilsMoteur, ainsi que des ressources complémentaires (Demotor, ProleanTech).
Quels sont les signes d’un vilebrequin endommagé ?
Des bruits métalliques, des vibrations anormales, une fuite d’huile, ou une perte de puissance sont indicateurs. La gravité varie : du simple palier fatigué à la fissure du vilebrequin, nécessitant remplacement.
Peut-on équilibrer un vilebrequin sans dépose moteur ?
Un équilibrage partiel est parfois possible, mais un équilibrage précis requiert généralement la dépose et l’accès à un équipement spécialisé pour calibrer les contrepoids.
Quels avantages d’un vilebrequin forgé ?
Le forgé offre une meilleure résistance à la fatigue et une plus grande fiabilité en conditions extrêmes, au prix d’un coût supérieur. Les moteurs de compétition privilégient l’acier forgé.
Comment prolonger la durée de vie du vilebrequin ?
Entretien régulier, contrôle de la lubrification, remplacement des paliers usés, et diagnostics précoces. Lucas rappelle : une bonne huile et un suivi des intervalles d’entretien préservent le vilebrequin et l’ensemble du moteur.
