Sur la Ducati 916 ST4 de 2000, maîtriser l’électricité, c’est préserver performance et fiabilité. Souvent méconnu, le régulateur de tension joue un rôle essentiel entre l’alternateur et la batterie, dictant la santé de l’ensemble du système électrique. De l’importance de sa localisation à ses impacts réels, cet article dévoile en détails pratiques et illustrés tout ce qu’il faut savoir pour bien repérer, entretenir et remplacer cet organe clé. Grâce à des explications précises, des exemples de terrain, des méthodes rigoureuses et des conseils personnalisés, cet éclairage s’adresse aux motards de la communauté Ducati, curieux de comprendre la mécanique et soucieux de leur autonomie dans la maintenance de leur 916 ST4. Un must pour ceux qui veulent garantir la longévité et la sécurité de leur machine italienne à fort tempérament.
En bref
Le régulateur de tension protège batterie et électronique, garantissant une tension stable.
Une panne de ce composant provoque des pannes électriques, une batterie déchargée et des risques pour la sécurité.
L’emplacement précis sur la Ducati 916 ST4 de 2000 : sous la selle, carénage latéral droit, près de la batterie.
Son installation optimise la dissipation thermique et limite vibrations et projections.
L’accès requiert méthodologie : déconnexion batterie, démontage selle et carénage, outils adaptés.
Un diagnostic fiable passe par l’usage du multimètre et une lecture attentive des tensions.
Remplacement possible par pièce d’origine, MOSFET ou adaptable.
Entretien régulier conseillé : nettoyage, contrôle connecteurs, vérification tension de charge.
Rôle et importance du régulateur de tension sur la Ducati 916 ST4 de 2000
Dans l’univers de la Ducati 916 ST4, le régulateur de tension est la sentinelle qui veille à la stabilité du système électrique. Relié directement à l’alternateur qui génère une tension variable selon le régime moteur, il se charge de transformer cette énergie brute et fluctuante en une tension stable (généralement entre 13,6 V et 14,6 V) parfaitement adaptée à la batterie et à l’alimentation des différents composants électroniques de la moto.
L’intérêt est double : protéger la batterie d’une surcharge (qui la détruirait prématurément) et éviter tout déficit en énergie lors des sollicitations importantes (phares, démarrage, injection…). Cette stabilité de tension créée par le régulateur de tension impacte directement la fiabilité du démarrage, la constance de l’éclairage et le fonctionnement sans faille des commandes électroniques de la Ducati 916 ST4.
Ainsi, que serait une Ducati sans un régulateur de tension fiable ? L’expérience de Simon, membre d’un club passionné de Ducati, en témoigne : après avoir négligé cet élément, il s’est retrouvé une nuit sans feux fonctionnels, la batterie à plat en rase campagne, illustrant l’importance capitale de cette pièce pourtant discrète.
Alimentation constante : Évite pannes intempestives électroniques.
Protection contre surtensions : Préserve la batterie et les circuits de la moto.
Dissipation thermique : Prévention de la chauffe excessive des composants.
Fonction | Impact sur la Ducati 916 ST4 | Risques en cas de défaut |
|---|---|---|
Stabilisation de la tension | Protège la batterie et l’électronique | Surtension, destruction batterie, dérèglements électroniques |
Dissipation de la chaleur | Lutte contre la chauffe sous carénage | Surchauffe, coupures, pannes électriques |
Filtrage des pics de tension | Réduit les interférences, stabilité de l’éclairage | Clignotements, usure prématurée des lumières |
Fonction du régulateur de tension : stabilité électrique et protection des composants
Le régulateur de tension agit comme un filtre entre l’alternateur générateur d’alternance et la batterie de la Ducati. Il contrôle que la tension délivrée reste adaptée tant au stockage d’énergie qu’à la consommation de l’électronique embarquée.
Ce rôle de gardien s’illustre lors de variations brusques du régime moteur : il évite que des hausses de tension n’endommagent éclairage, tableau de bord ou unité de gestion. De même, il prévient la décharge profonde de la batterie en maintenant un seuil minimal, garantissant démarrages répétés sans anxiété.
Stabilité de la tension : sécurité des composants sensibles
Prévention : prolonge la longévité de la batterie et de l’alternateur
Un circuit bien alimenté et maîtrisé, c’est la promesse d’une Ducati qui démarre au quart de tour, à chaque sortie.
Conséquences d’un régulateur de tension défaillant sur la Ducati 916 ST4
Une fois le régulateur de tension défaillant, toute la chaîne du système électrique de votre Ducati 916 ST4 s’en trouve fragilisée. Premier symptôme : une batterie qui ne tient plus la charge, obligeant le motard à jongler entre chargeur et booster. Pire : une tension excessive peut chauffer les câbles, noircir certains connecteurs ou griller des bulbes d’ampoules.
Des pannes électriques surgissent souvent à l’improviste. L’éclairage vacille, l’instrumentation devient incontrôlable : vitesse qui fluctue, compte-tours erratique… La vigilance doit alors être maximale lorsque l’on roule la nuit ou sous la pluie, où la visibilité et les informations du tableau de bord sont capitales. La Ducati, avec sa réputation de performance et de sécurité, ne tolère aucune approximation côté alimentation électrique.
Risque de batterie vide et immobilisation soudaine
Pertes de puissance d’éclairage : danger la nuit
Risque d’incendie en cas de surchauffe excessive
Symptôme | Origine possible | Sécurité impactée ? |
|---|---|---|
Batterie déchargée | Régulateur de tension HS | Oui, démarrage impossible |
Eclairage instable | Coupure / surtension | Oui, dangerosité accrue |
Tableau de bord fou | Surtension, mauvais filtrage | Oui, informations erronées |
Défaillances typiques : risques pour la batterie, l’éclairage et la sécurité de conduite
Les conséquences d’un régulateur de tension en fin de vie sont redoutables pour la Ducati. Sur certains forums, on croise souvent des récits d’ampoules grillées en série, de batterie rendant l’âme après une simple ballade, ou d’odeurs de brûlé sous la selle causées par la surchauffe du régulateur.
Mais ce n’est pas tout : au fil des kilomètres, une mauvaise régulation peut réduire de moitié la longévité de la batterie, mettre hors service le faisceau principal, et laisser le motard sur le bord de la route. Les conséquences d’une défaillance touchent donc à la fois le confort quotidien et la sécurité lors du pilotage.
Défaillance fréquente sur Ducati : usure du régulateur avec l’âge (>20 ans).
Changement recommandé au moindre doute : test de tension, odeurs, connecteurs bruns.
On retiendra l’importance d’un diagnostic précis et rapide, afin de préserver tous les organes vitaux du système.
Emplacement exact du régulateur de tension Ducati 916 ST4 de 2000 : guide visuel
Le régulateur de tension se niche sur la Ducati 916 ST4 de 2000 dans une zone stratégique : sous la selle, contre le côté droit du cadre principal, abrité derrière le carénage latéral droit. Pour l’identifier sans équivoque, repérez ce boîtier métallique rectangulaire doté d’ailettes de dissipation, de couleur grise ou noire, d’environ 10 cm de long. Il est fixé sur une platine métallique ou directement sur le cadre, parfois accompagné de pattes anti-vibrations ou d’isolants thermiques.
L’astuce : suivez les trois câbles jaunes issus de l’alternateur qui convergent sur le régulateur, et repérez ensuite le faisceau plus épais rouge/noir partant vers la batterie. Cette structure permet d’assurer une installation compacte, à l’écart des zones sensibles à la chaleur du moteur et à proximité immédiate des connexions électriques majeures.
Repérage visuel : ailettes, couleur, volume, disposition des câbles.
Fixation : vis sur platine, écrous ou clips plastiques à manipuler délicatement.
Astuce pratique : Documentation par photo avant démontage, ou suivi des câbles jaunes sur le faisceau.
Emplacement | Repères distinctifs | Facilité d’accès |
|---|---|---|
Sous la selle, côté droit | Ailettes métalliques, 3 fils jaunes, 2 fils gros rouge/noir | Démontage rapide du carénage latéral |
Fixé sur platine métallique | Vis de 6mm, inserts caoutchouc anti-vibration | Moyenne, attention à l’espace restreint |

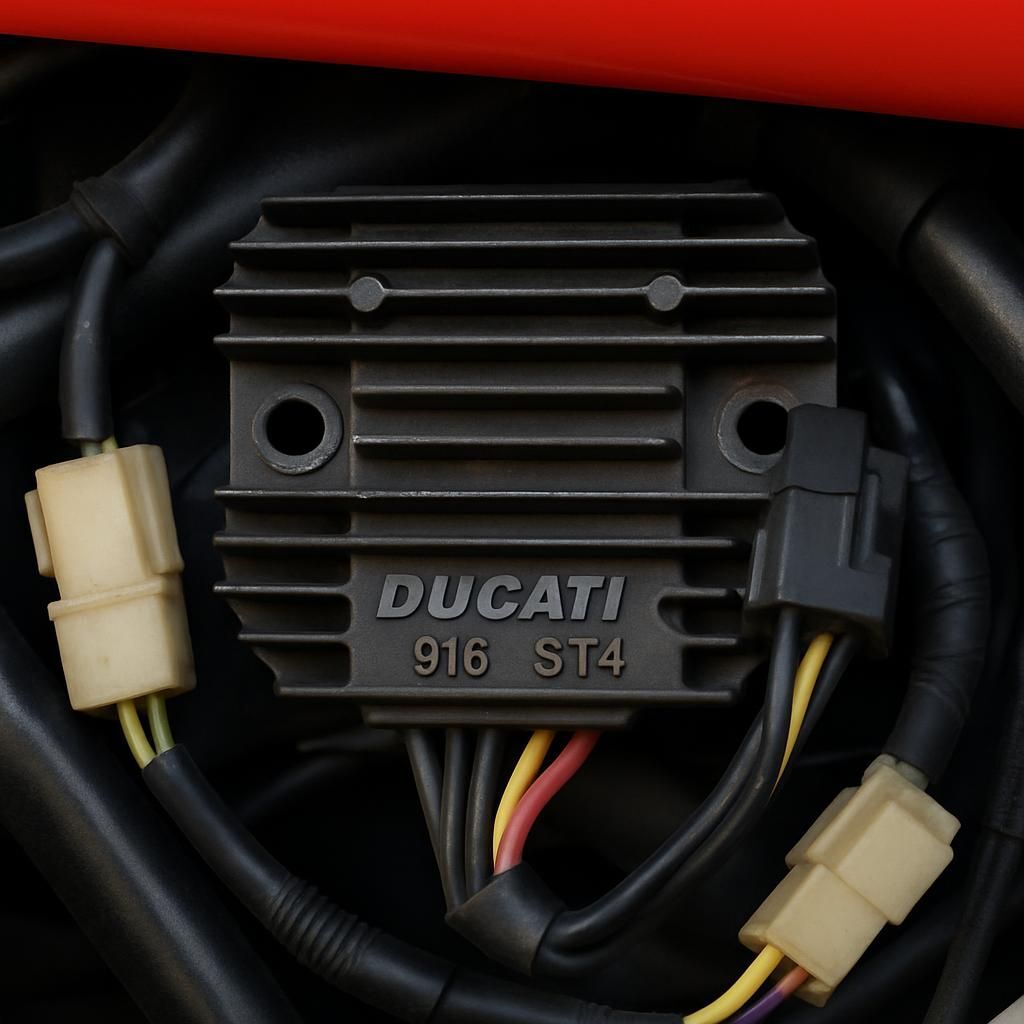

Repères pour localiser le régulateur : boîtier à ailettes, câblage et fixations spécifiques
Le point de repère majeur est le boîtier massif à ailettes logé dès que l’on retire la selle. Pour y parvenir, il est utile de se rappeler la configuration du faisceau électrique, et de savoir que trois fils jaunes fins arrivent de l’alternateur, alors que les câbles plus épais (rouge pour le +, noir/vert pour la masse) continuent vers la batterie.
La présence de connecteurs souvent de type rectangulaire, verrouillés par un clip, facilite la maintenance, mais attention à l’âge : certains fixateurs ou clips deviennent cassants avec le temps. L’observation du sens des ailettes (toujours vers l’extérieur pour le refroidissement) est un indice supplémentaire qui aide à éviter toute confusion lors du remplacement.
Repérage grâce au schéma du manuel d’atelier Ducati
Possible d’entendre un léger « clic » lors du branchement/débranchement
En remontant le temps, bien des clubs Ducati relatent que le suivi des « jaunes » dans le faisceau a sauvé plus d’un mécano amateur perdu lors du premier démontage du carénage.
Pourquoi le régulateur est-il situé ici ? Raisons techniques sur la Ducati 916 ST4
Le choix d’installer le régulateur de tension sous la selle latérale droite sur la Ducati 916 ST4 n’est pas le fruit du hasard. Ce positionnement stratégique répond délibérément aux exigences de fiabilité, de refroidissement et de praticité pour le remplacement et l’entretien.
Proximité de la batterie : Limite les pertes de tension dans les câbles, favorise la rapidité de charge.
Dissipation thermique : Les ailettes en contact avec le flux d’air, éloignées du moteur, facilitent le refroidissement naturel.
Protection contre vibrations et projections : Loin du bas moteur, mieux amorti, le régulateur résiste plus longtemps au vieillissement et à la corrosion.
Ce choix technique, validé par Ducati sur toute la série des 916, 996, 998 et ST4, participe à la longévité du régulateur de tension en écartant les principaux facteurs d’usure prématurée.
Critère | Avantage technique | Conséquence |
|---|---|---|
Dissipation thermique | Ailettes en flux d’air | Limite surchauffe, fiabilité accrue |
Proximité batterie | Câblage court | Déperdition minimisée, charge rapide |
Protection mécanique | Abris sous carénage | Durée de vie allongée |
Optimisation : proximité batterie, dissipation thermique et protection contre les vibrations
L’expérience Ducati montre que l’éloignement du moteur (source de chaleur principale) conjugué à la présence immédiate de la batterie réduit toute perte d’énergie sur le parcours de la tension, et protège l’ensemble des composants contre la chauffe excessive. La structure à ailettes optimise encore ce refroidissement naturel.
Protection, fiabilité et facilité d’accès : la technique Ducati a su s’adapter au fil du temps pour garantir le meilleur équilibre entre sécurité et facilité de maintenance.
Moins de vibrations = moins de micro-fissures sur composants électroniques
La dissipation efficace prolonge la durée de vie du régulateur de tension
Le prochain volet explore comment accéder à cette pièce clé, sans compromettre l’intégrité du faisceau ou du carénage.
Accéder au régulateur de tension : méthodologie sécurisée et outillage recommandé
L’accès au régulateur de tension sur la Ducati 916 ST4 requiert de la méthode et de l’organisation. En premier lieu, déconnectez impérativement la batterie (borne négative puis positive) afin d’écarter tout risque de court-circuit lors de la manipulation des connecteurs ou du faisceau.
La suite consiste à retirer la selle puis le carénage latéral droit, opérations qui nécessitent quelques outils courants comme un tournevis cruciforme de qualité, une clé Allen adaptée à la visserie du carénage Ducati, ainsi qu’une petite clé plate et des gants nitrile pour préserver ses mains et l’intégrité des pièces plastiques. Si la place manque, un léger soulèvement du réservoir (sans le déconnecter totalement) facilite parfois le passage.
Prendre des photos à chaque étape pour aider au remontage (relocalisation des câbles, position des clips).
Déposer les clips avec douceur, certains devenant cassants avec l’âge sur les Ducati anciennes.
Utilisez un multimètre pour vérifier la tension ou l’absence de courant avant toute manipulation du régulateur de tension.
Déconnecter la batterie
Retirer selle et carénage latéral droit
Déclipser le faisceau et localiser le régulateur
Extraire les vis/écrous de fixation
Outil | Utilité | Conseil pratique |
|---|---|---|
Tournevis cruciforme | Démontage carénage/platine | Manipulation douce, visserie d’origine fragile |
Clé Allen | Vis spéciales Ducati | Vérifier la bonne taille avant d’opérer |
Gants nitrile | Protection mains et plastiques | Utile sur pièces chaudes ou abrasives |
Multimètre | Vérification tension/continuité | Essentiel avant toute opération électrique |
Un mot d’ordre : assurer votre sécurité, prendre son temps pour éviter toute erreur ou casse, et maintenir le circuit électrique Ducati en parfait état.
Étapes détaillées : déconnexion batterie, démontage selle et carénage, conseils pratiques
Avant d’attaquer le remplacement, appliquez ce protocole fiable :
Placer la moto sur une béquille stable et couper le contact.
Débrancher la batterie, d’abord la borne -, puis +.
Déposer la selle en retirant les vis visibles à l’arrière.
Retirer le carénage droit : utiliser une clé Allen adaptée, conserver chaque vis dans l’ordre du démontage.
Repérer le boîtier à ailettes (régulateur), noter la disposition des câbles.
Déclipser délicatement chaque connecteur ; s’aider d’un tournevis plat au besoin.
Dévisser le régulateur et l’extraire doucement.
Un carnet de notes ou votre smartphone pour photographier chaque étape sont de précieux alliés pour ne rien oublier lors du remontage. Et pour éviter toute mauvaise surprise à la reconnexion, le ménage dans le compartiment batterie est recommandé (dépoussiérage, vérification des cosses). Un entretien rigoureux prolonge la vie de ces points sensibles.
Diagnostic d’une panne de régulateur de tension sur Ducati 916 ST4 avec multimètre
L’utilisation d’un multimètre permet d’effectuer un diagnostic précis en quelques minutes sur la tension délivrée. Démarrez le moteur, mesurez la tension aux bornes de la batterie au ralenti (env. 13-13,5 V), puis à plus hauts régimes (jusqu’à 14,5 V). Si la tension persiste sous 13 V, le régulateur de tension est inefficace, si elle dépasse 15 V : risque de surcharge et remplacement immédiat conseillé.
Tester la continuité des fils jaunes entre alternateur et régulateur : un fil coupé = absence de charge.
Contrôler l’état des connecteurs et rechercher toute trace de corrosion/oxydation.
Observer le régulateur : s’il est brûlant, fondu ou noirci, c’est le signal d’une panne critique.
Test | Valeur normale | Action recommandée |
|---|---|---|
Tension au ralenti | 13–13,5V | OK si stable |
Tension accélération | 13,8–14,6V | OK, sinon soupçon sur régulateur |
Sous 13V | Anormal | Remplacement du régulateur |
Au-dessus 15V | Trop élevé | Remplacement immédiat |
Si les symptômes persistent, poursuivez le contrôle jusqu’aux connecteurs, puis à l’alternateur pour cerner la panne. Une tension stable et conforme, c’est la garantie d’éviter la plupart des pannes électriques sur votre Ducati 916 ST4.
Test de tension moteur tournant : valeurs normales et signes d’anomalie électrique
Une Ducati 916 ST4 en pleine forme doit toujours afficher des valeurs comprises entre 13 et 14,6 V moteur tournant, quelle que soit la sollicitation de ses équipements. Si les phares faiblissent dès que vous accélérez, ou que la tension bondit au-delà de 15 V, il s’agit d’un message sans équivoque : le régulateur de tension doit être remplacé au plus vite.
Regardez aussi la couleur des cosses : noircies = résistance, surchauffe dans le circuit.
Préférez un multimètre de qualité pour éviter des mesures fausses.
Un diagnostic précoce évitera une immobilisation imprévue lors d’une prochaine balade.
Remplacement du régulateur de tension Ducati 916 ST4 : options et recommandations
Le remplacement du régulateur de tension sur une Ducati 916 ST4 est accessible au motard méthodique suivant le protocole détaillé précédemment. Après déconnexion de la batterie et démontage soigneux du carénage, vient le choix de la pièce : privilégier l’origine Ducati, un modèle MOSFET dernière génération reconnu pour sa meilleure dissipation thermique, ou un modèle adaptable universel.
Pièce d’origine Ducati: parfaite compatibilité, fiabilité attendue, mais parfois coût élevé.
MOSFET: moins de chauffe, rendement supérieur, meilleure longévité.
Adaptable: plus abordable, vérification du câblage et de la qualité indispensable.
Modèle | Avantages | Inconvénients |
|---|---|---|
Ducati d’origine | Compatibilité, qualité, conformité | Prix, délai d’obtention |
MOSFET | Stable à haute température, durable | Adaptation faisceau parfois nécessaire |
Adaptable | Prix attractif | Moins fiable, support technique limité |
Conseil complémentaire : lors du remplacement, graissez légèrement les bornes avec une graisse diélectrique pour prévenir oxydation et faux contacts. Avant remontage du carénage, contrôlez la tension de charge au multimètre. Si elle est correcte, procédez tranquillement à la remise en place de tous les éléments.
Comparatif : pièce d’origine Ducati, régulateur MOSFET ou modèle adaptable
L’option MOSFET s’impose de plus en plus chez les puristes, car son fonctionnement à froid est reconnu pour réduire la chauffe et offrir une durée de vie supérieure, même sur usage longue distance. Les adaptables, quant à eux, dépannent en urgence mais nécessitent une attention accrue sur la correspondance des schémas de tension et la compatibilité des connecteurs.
Privilégier toujours la fiabilité : une défaillance électrique est plus coûteuse à long terme qu’un investissement initial plus sérieux.
En cas de doute, demandez l’avis d’une concession Ducati ou d’un club reconnu.
Le bon choix garantit des kilomètres de plaisir à chaque sortie en Ducati 916 ST4.
Conseils d’entretien préventif pour régulateur de tension Ducati 916 ST4 de 2000
Pour garantir la longévité du régulateur de tension, un entretien régulier s’impose : nettoyage des ailettes (dépoussiérage à air comprimé ou pinceau), vérification des cosses et fils pour écarter la corrosion. Appliquez une fine couche de graisse diélectrique sur chaque connecteur lors d’un contrôle annuel ou à chaque remplacement de la batterie, l’oxydation étant l’ennemi juré du rendement électrique sur Ducati anciennes.
Check régulier de la tension de charge tous les 3 à 4 mois
Anticiper le déplacement du régulateur vers un endroit plus ventilé en cas de surchauffe répétée
Démontage facilité grâce à la documentation photographique systématique du circuit
Action d’entretien | Bénéfice | Périodicité recommandée |
|---|---|---|
Nettoyage ailettes | Refroidissement optimisé | A chaque visite annuelle |
Vérification connecteurs | Evite coupures, pannes électriques | Trimestriel |
Graissage bornes | Protection contre oxydation | Remplacement batterie/régulateur |
Un praticien averti saura prolonger de plusieurs années la vie du régulateur de tension de sa Ducati 916 ST4, tout en conservant l’esprit et la technologie authentiques de la marque de Bologne.
Nettoyage, contrôle des connecteurs et astuces pour éviter les surchauffes
L’entretien, souvent délaissé par les propriétaires novices, doit devenir une habitude. Nettoyez soigneusement les ailettes, contrôlez visuellement l’état des fils et des connecteurs tous les deux/trois pleins de carburant. Si vous habitez une région chaude ou si vous roulez souvent chargé, envisagez le déplacement du régulateur de tension vers une zone de meilleure ventilation (option de plus en plus pratiquée sur Ducati classiques).
Après chaque grosse pluie, séchez et inspectez la zone : l’eau est un facteur aggravant pour l’oxydation.
Remplaçez tout connecteur bruni ou cassé sans attendre une panne totale.
En anticipant ainsi la maintenance, vous réduisez drastiquement les pannes électriques imprévues et roulez l’esprit léger.
